在深圳南山、福田、寶安等區域的住宅與商業建筑中，屋頂漏水是高頻防水難題，其背后與大氣作用、結構變形、外力損害等多重因素相關，且受深圳特殊氣候影響更為顯著。深圳市友邦佳防水補漏公司（以下簡稱 “友邦佳”）結合多年深圳屋頂維修經驗（服務過蛇口濱海建筑、羅湖老房、前海新建寫字樓等），深入拆解 8 類屋頂漏水影響因素，并針對性提出應對方案，為深圳業主解決屋頂滲漏困擾。
一、大氣作用影響：深圳氣候加速防水層老化
深圳屋頂防水層長期暴露在外，需承受多重極端大氣環境考驗：夏季高溫暴曬（地表溫度可達 60℃以上）導致防水層熱脹冷縮頻繁；臺風季（每年 7-9 月）強風裹挾雨水沖刷防水層；梅雨期高濕環境加速材料霉變；紫外線、臭氧長期照射則使防水層逐漸脆化。友邦佳在南山某寫字樓屋頂維修時發現，該屋頂采用的普通改性瀝青卷材，僅使用 5 年就因深圳強紫外線照射出現開裂、脫層，雨水沿裂縫滲入室內，導致頂層辦公室天花板霉變。

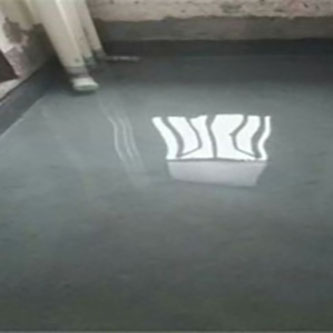

針對這一問題，友邦佳為深圳建筑推薦耐候性更強的防水材料：如三元乙丙（EPDM）卷材（耐紫外線、耐高低溫）、聚脲防水涂料（抗沖刷、耐老化），并在施工時增加反射隔熱層，減少高溫對防水層的損傷 —— 去年寶安某小區屋頂改造采用該方案后，防水層使用壽命預計延長至 15 年以上，遠超普通卷材的 8 年壽命。
二、結構變形影響：深圳建筑沉降與溫差引發防水層開裂
深圳部分區域（如龍華、龍崗）存在地基土壤不均勻問題，建筑易出現不均勻沉降；同時，深圳晝夜溫差可達 10℃以上，屋頂結構層（混凝土、鋼結構）熱脹冷縮頻繁，易產生裂縫，進而拉裂依附的防水層。友邦佳在羅湖某建成 15 年的老小區維修時發現，該小區屋頂因地基輕微沉降，混凝土屋面出現多條寬度 0.2-0.5 毫米的裂縫，防水層被拉裂后雨水直接滲入，導致頂層住戶天花板滲水。
對于結構變形引發的漏水，友邦佳采用 “柔性適配” 方案：優先選用延伸率≥300% 的高分子防水卷材（如 TPO 卷材），通過材料自身柔韌性適應結構微小變形；對已出現裂縫的結構層，先灌注友邦佳專用灌漿料封堵裂縫，再鋪設防水層，形成 “結構修復 + 防水防護” 雙重保障 —— 福田某寫字樓采用該方案后，歷經 2 次臺風考驗，未再出現因結構變形導致的漏水。
三、屋面其他構造層次影響：找平、保溫層處理不當埋下隱患
深圳部分建筑屋頂在施工時，保溫層選材劣質（如吸水性強的珍珠巖）、找平層平整度差（誤差超 5 毫米），會直接影響防水層質量。友邦佳在鹽田某住宅屋頂檢查時發現，該屋頂保溫層未做排水處理，梅雨期積水滲入保溫層后，長期浸泡防水層，導致卷材粘結失效；同時找平層高低不平，防水層局部受力不均，易出現破損。
友邦佳針對深圳屋面構造問題，制定標準化施工流程：保溫層選用憎水性材料（如擠塑板），并設置間距≤6 米的排水盲溝；找平層采用 C20 細石混凝土，平整度誤差控制在 2 毫米內，且每 3 米設置伸縮縫，避免熱脹冷縮開裂 —— 前海某新建住宅采用該流程施工后，屋頂防水層未出現因構造層次問題導致的滲漏。
四、外力損害：施工與使用階段的 “隱形威脅”
深圳屋頂防水層在施工階段（如光伏安裝、空調外機架設）易被工具劃傷，使用階段則可能因高空墜物（如臺風刮落的樹枝）、人為踩踏（如維修設備）造成破損。友邦佳在大鵬新區某濱海酒店屋頂維修時發現，該屋頂因安裝太陽能板時未做好防護，防水卷材被支架劃傷，雨水沿劃傷處滲入，導致酒店頂層客房漏水。
為避免外力損害，友邦佳建議深圳業主：施工時在防水層表面鋪設臨時保護板（如彩鋼板）；使用階段在屋頂關鍵區域（如設備基礎周邊）設置防護欄，并定期（每季度）由友邦佳專業團隊巡檢，及時修補微小破損 —— 南山某商業樓采用該防護方案后，防水層外力破損率下降 80%。
五、高應力狀態下老化破壞：長期拉伸加速材料失效
深圳屋頂防水層常因兩大原因處于高應力狀態：一是施工時過度拉伸防水卷材（如為趕工期強行拉扯卷材）；二是結構熱脹冷縮時，防水層被反復拉伸。友邦佳在寶安某廠房屋頂檢測時發現，該屋頂卷材施工時拉伸率超 20%（規范要求≤10%），導致卷材長期處于高應力狀態，3 年后就出現老化開裂，比正常壽命縮短近一半。
友邦佳施工時嚴格控制防水層應力：卷材鋪貼時預留 5%-8% 的伸縮量，避免過度拉伸；選用彈性恢復率≥90% 的防水涂料（如非固化橡膠瀝青涂料），減少應力殘留 —— 龍華某廠房采用該方法后，防水層使用 6 年仍未出現高應力老化現象。
六、疲勞破壞：反復伸縮導致防水層 “疲勞失效”
深圳晝夜溫差大、臺風季振動頻繁，屋頂防水層需反復承受 “拉伸 - 收縮” 循環，長期下來易出現疲勞破壞。友邦佳在福田某醫院屋頂維修時發現，該屋頂鋼結構屋面因溫度變化頻繁，防水層每年伸縮次數超千次，5 年后卷材出現 “疲勞開裂”，雨水沿裂縫滲入機房。
針對疲勞破壞，友邦佳推薦深圳建筑選用 “彈性 + 韌性” 雙優的防水材料：如聚合物水泥基防水涂料（拉伸強度≥1.8MPa，斷裂伸長率≥300%），并在防水層與結構層之間設置緩沖層（如無紡布），減少伸縮對防水層的直接沖擊 —— 該方案在羅湖某學校屋頂應用后，防水層疲勞破壞周期延長至 10 年以上。
七、化學介質侵蝕：酸雨與污染加劇防水層損壞
深圳工業區域（如沙井、松崗）存在酸雨問題，同時大氣中的硫化物、氮氧化物等污染物，會腐蝕防水層材料。友邦佳在寶安某工廠屋頂檢查時發現，該屋頂防水涂料因長期受酸雨侵蝕，表面出現粉化、剝落，防水性能大幅下降，導致屋頂滲漏。
友邦佳為深圳工業區域建筑推薦耐化學腐蝕的防水材料：如聚脲防水涂料（耐酸堿腐蝕等級達 A 級）、PVC 卷材（耐化學介質滲透），并每 2 年為防水層涂刷一次專用防護劑，增強抗腐蝕能力 —— 沙井某工廠采用該方案后，防水層抗酸雨侵蝕能力提升 60%。
八、霉菌及生物損害：高濕環境滋生 “防水殺手”
深圳梅雨期高濕環境（相對濕度≥90%），易使屋頂低洼處滋生霉菌；同時，長期無人清理的屋頂會雜草叢生，根系穿透柔性防水層。友邦佳在羅湖某老小區屋頂維修時發現，該屋頂排水溝堵塞，梅雨期積水處長出大量霉菌，吞噬防水涂料胎體；雜草根系穿透卷材，形成滲漏通道。
友邦佳針對生物損害，制定 “預防 + 清理” 方案：屋頂設置 2% 的排水坡度，確保無積水；每半年由友邦佳團隊清理雜草、噴灑防霉劑（如二氧化氯溶液）；對已滋生霉菌的防水層，采用專用除霉劑處理后，重新涂刷防水層 —— 福田某老小區采用該方案后，屋頂生物損害導致的漏水率下降 90%。
結語
深圳屋頂漏水受多重因素疊加影響，需結合地域氣候與建筑特點針對性應對。友邦佳作為深圳本土防水企業，深耕南山、福田、寶安等區域多年，通過 “因素排查 - 材料適配 - 工藝優化 - 定期維護” 的全流程服務，已為數千棟深圳建筑解決屋頂漏水難題。未來，友邦佳還將針對深圳 “雙區” 建設中建筑的新需求（如綠色屋頂、光伏屋頂），優化防水方案，為深圳建筑打造 “長效防水屏障”。
